16系拼接处理器: 16系拼接处理器

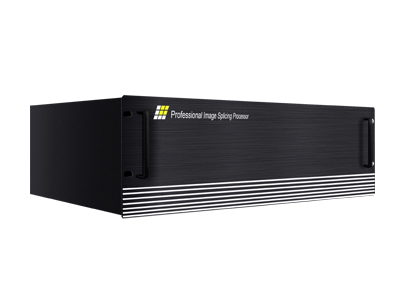

MAX16系列多屏幕拼接处理器是龙哲科技拼接处理器的旗舰产品，采用FPGA硬件图形并行处理技术，以先进的背板交换总线技术为构架，通道独享带宽，最大规模扩容到16块大屏幕拼接显示，可同时处理多达16路全高清信号实时处理，全面满足所有项目的要求，同时支持多组大屏幕不同分辨率显示，具有大屏回显功能，在控制室即可实时查看大屏幕显示状态，配合交互式可视化管理客户端，给用户带来一种全新的应用体验。

销售热线：400-689-2009

本网站内的产品图片以及型号、功能特征、技术规格参数等仅供参考，具体信息请参照产品实物、产品使用说明书。龙哲科技保留对产品外观、型号、功能和技术规格等进行改进和改变的权利，恕不另行通知。

热销产品更多>>

产品详情
功能特征
规格参数
服务支持

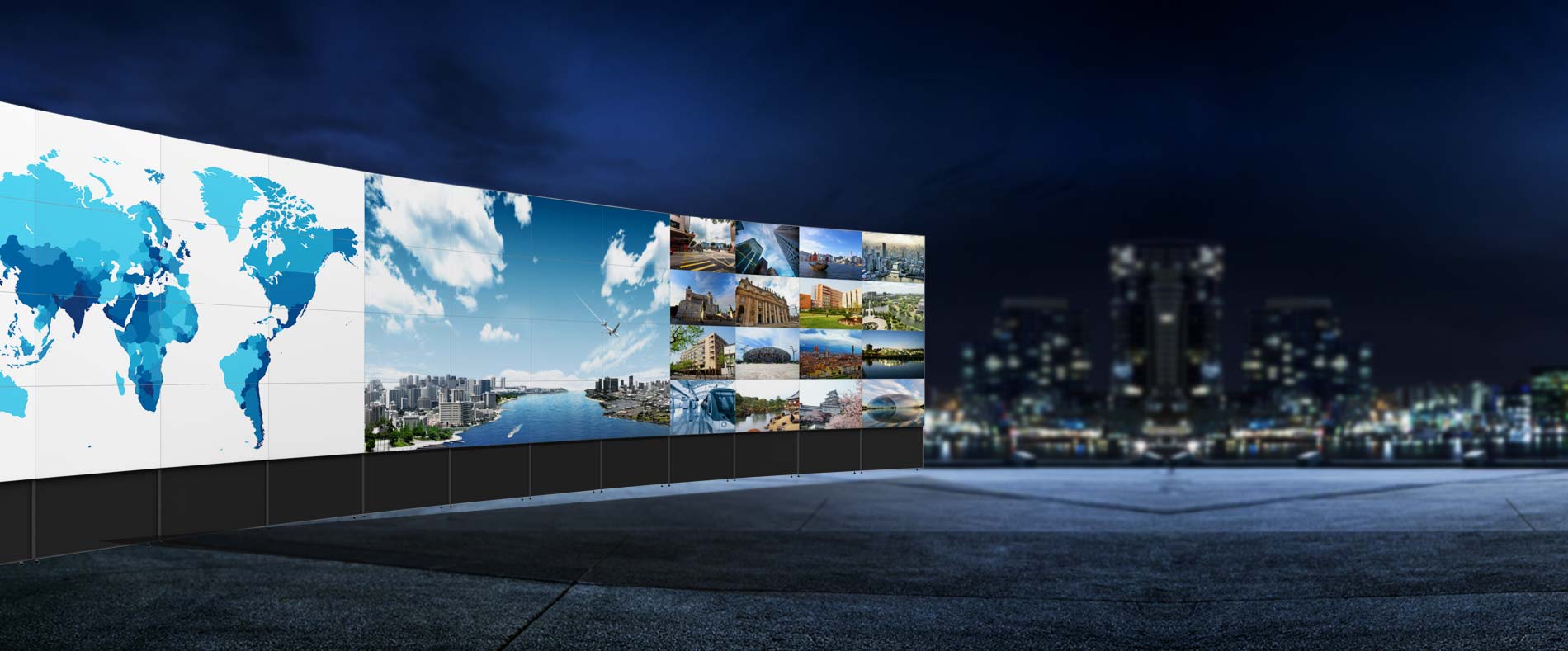

液晶拼接、LED拼控、融合、矩阵成

设备集成中控、混合矩阵、音频处理、拼接处理器、融合处理器、全彩LED处理器和远距离传输器等各项周边设备，既解决了现在分布式处理器信号不稳定、组网复杂、网络延时、高清信号显示模糊问题，又解决了传统处理器功能单一、多软件操作复杂等实际的问题。

支持超高清4K信号采集

可以采集各种类型DL-DVI 、DP、HDMI1.4的4K信号，提供更加震撼和清晰的效果。

纯硬件架构 板卡任意组合

采用CPCI结构的工业级机箱。模块化的设计，支持HDMI/DVI/SDI/CVBS/VGA//VGA/DP/HDBT/IP/光纤等多业务卡，双备份冗余电源支持电源热备份、风扇等模块随意更换。可支持系统处理模块的热插拔。

支持客户端预监回显

支持用户在PC和移动端的控制软件中对所有输入信号进行实时预览回显，可以更直观的选择需要操作的信号源。同时可以在界面中观看大屏的实时回显图像，提高操作员的工作效率和防止误操作

先进的大规模FPGA陈列式纯硬件技术架构；
背板交换技术，通道独享带宽，支持图像实时交换和处理；
标准机架式结构，运营级机箱系统设计；
交互式可视化软件操作终端；
单台设备可支持到288路输入288路输出；
输入输出都支持640*480到1920*1200的分辨率；
单个物理拼接单元可开4个窗口；
预置100多个系统预案及快速调取；
本地回显及软件预监；
4K×4k超高分辨率采集；
易升级维护，输入输出卡、风扇等支持热拔插；
高品质散热设计，使设备散热更充分，运行更安全；
冗余电源设计，更安全可靠。

型号	型号	MAX-8HDTV	MAX-16HDTV	MAX-32HDTV		MAX-72HDTV	MAX-144HDTV	LZ-288HDTV
	机箱规格	3U	6U	9U		12U	16U	24U
	控制板	1	1	1		1	1	1
	交换板	1	1	1		1	1	1
	输入插槽	6	6	12		22	42	82
	输出插槽	8	8	16		36	72	144
	回显槽位	1	1	1		1	1	1
	尺寸(mm) (L)(W)(H)	44031680	440316136	440366266		440396356	440446535	4404501066
	重量（KG)	9 Kg	12 Kg	18KG		24KG	36KG	72KG
板卡参数	输入卡	多种输入卡可任意组合：VGA、DVI、Dual-Link DVI、HDMI、SD/HD-SDI、CVBS、HDBaseT、SD-Card、YPbPr/YCbCr、Twist-Pair、Fiber、NET等
	输出卡	多种输出卡可任意组合：DVI-I、HDBaseT、网络预监卡、回显卡等
控制参数	处理器管理网口	1个RJ45接口。10M/100M自适应，支持对通讯处理器的管理与配置
	处理器管理串口	2个RS232，可以支持对外联的矩阵、屏幕等第三方设备的控制
	通讯处理器	可以扩展平台设备的通讯功能，实现对云台等设备的控制
功能参数	控制规模	单台最大可控制288个屏幕，可实现一台设备对多组屏的控制
	图形处理能力	支持任意矩形拼接，支持输出重映射
		支持单屏画面分割与画面叠及跨屏显示
		支持图像的任意叠加、漫游、移动、缩放、裁剪等
		支持高分底图
	字符叠加	可选：OSD字符叠加，可在输入信号的任意位置叠加可用户配置的字符信息
软件参数	控制软件	拼接处理器控制软件MultiView Controller
环境参数	工作温度	0℃-70℃
	工作湿度	<90% 无冷凝
	最大功率	350W		600W	1200W		2400W	4800W
	电气特性	输入 100-240V交流电，可自动调节电源，频率为 50-60Hz,可配置N+1冗余
