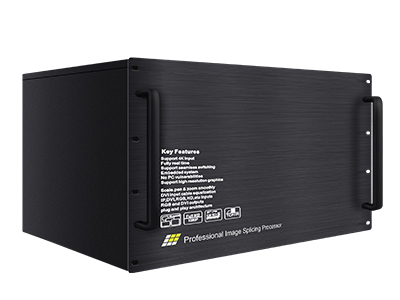

MAX40系列多屏幕拼接处理器是龙哲科技拼接处理器的旗舰产品，采用FPGA硬件图形并行处理技术，以先进的背板交换总线技术为构架，通道独享带宽，最大规模扩容到8块大屏幕拼接显示，可同时处理多达8路全高清信号实时处理，全面满足所有项目的要求，同时支持多组大屏幕不同分辨率显示，具有大屏回显功能，在控制室即可实时查看大屏幕显示状态，配合交互式可视化管理客户端，给用户带来一种全新的应用体验。
销售热线：400-689-2009 本网站内的产品图片以及型号、功能特征、技术规格参数等仅供参考，具体信息请参照产品实物、产品使用说明书。龙哲科技保留对产品外观、型号、功能和技术规格等进行改进和改变的权利，恕不另行通知。
- 产品详情
- 功能特征
- 规格参数
- 服务支持
液晶拼接、LED拼控、融合、矩阵集成
设备集成中控、混合矩阵、音频处理、拼接处理器、融合处理器、全彩LED处理器和远距离传输器等各项周边设备，既解决了现在分布式处理器信号不稳定、组网复杂、网络延时、高清信号显示模糊问题，又解决了传统处理器功能单一、多软件操作复杂等实际的问题。
支持超高清4K信号采集
可以采集各种类型DL-DVI 、DP、HDMI1.4的4K信号，提供更加震撼和清晰的效果。
纯硬件架构 板卡任意组合
采用CPCI结构的工业级机箱。模块化的设计，支持HDMI/DVI/SDI/CVBS/VGA//VGA/DP/HDBT/IP/光纤等多业务卡，双备份冗余电源支持电源热备份、风扇等模块随意更换。可支持系统处理模块的热插拔。
支持客户端预监回显
支持用户在PC和移动端的控制软件中对所有输入信号进行实时预览回显，可以更直观的选择需要操作的信号源。同时可以在界面中观看大屏的实时回显图像，提高操作员的工作效率和防止误操作
背板交换技术，通道独享带宽，支持图像实时交换和处理；
标准机架式结构，运营级机箱系统设计；
交互式可视化软件操作终端；
单台设备可支持到288路输入288路输出；
输入输出都支持640*480到1920*1200的分辨率；
单个物理拼接单元可开4个窗口；
预置100多个系统预案及快速调取；
本地回显及软件预监；
4K×4k超高分辨率采集；
易升级维护，输入输出卡、风扇等支持热拔插；
高品质散热设计，使设备散热更充分，运行更安全；
冗余电源设计，更安全可靠。
|
型号 |
型号 |
MAX-8HDTV |
MAX-16HDTV |
MAX-32HDTV |
MAX-72HDTV |
MAX-144HDTV |
LZ-288HDTV |
|
|
机箱规格 |
3U |
6U |
9U |
12U |
16U |
24U |
||
|
控制板 |
1 |
1 |
1 |
1 |
1 |
1 |
||
|
交换板 |
1 |
1 |
1 |
1 |
1 |
1 |
||
|
输入插槽 |
6 |
6 |
12 |
22 |
42 |
82 |
||
|
输出插槽 |
8 |
8 |
16 |
36 |
72 |
144 |
||
|
回显槽位 |
1 |
1 |
1 |
1 |
1 |
1 |
||
|
尺寸(mm) (L)*(W)*(H) |
440*316*80 |
440*316*136 |
440*366*266 |
440*396*356 |
440*446*535 |
440*450*1066 |
||
|
|
重量（KG) |
9 Kg |
12 Kg |
18KG |
24KG |
36KG |
72KG |
|
|
板卡参数 |
输入卡 |
多种输入卡可任意组合：VGA、DVI、Dual-Link DVI、HDMI、SD/HD-SDI、CVBS、HDBaseT、SD-Card、YPbPr/YCbCr、Twist-Pair、Fiber、NET等 |
||||||
|
输出卡 |
多种输出卡可任意组合：DVI-I、HDBaseT、网络预监卡、回显卡等 |
|||||||
|
控制参数 |
处理器管理网口 |
1个RJ45接口。10M/100M自适应，支持对通讯处理器的管理与配置 |
||||||
|
处理器管理串口 |
2个RS232，可以支持对外联的矩阵、屏幕等第三方设备的控制 |
|||||||
|
通讯处理器 |
可以扩展平台设备的通讯功能，实现对云台等设备的控制 |
|||||||
|
功能参数 |
控制规模 |
单台最大可控制288个屏幕，可实现一台设备对多组屏的控制 |
||||||
|
图形处理能力 |
支持任意矩形拼接，支持输出重映射 |
|||||||
|
支持单屏画面分割与画面叠及跨屏显示 |
||||||||
|
支持图像的任意叠加、漫游、移动、缩放、裁剪等 |
||||||||
|
支持高分底图 |
||||||||
|
字符叠加 |
可选：OSD字符叠加，可在输入信号的任意位置叠加可用户配置的字符信息 |
|||||||
|
软件参数 |
控制软件 |
拼接处理器控制软件MultiView Controller |
||||||
|
环境参数 |
工作温度 |
0℃-70℃ |
||||||
|
工作湿度 |
<90% 无冷凝 |
|||||||
|
最大功率 |
350W |
600W |
1200W |
2400W |
4800W |
|||
|
电气特性 |
输入 100-240V交流电，可自动调节电源，频率为 50-60Hz,可配置N+1冗余 |
|||||||
