72进72出混合矩阵
-
72进72出混合矩阵

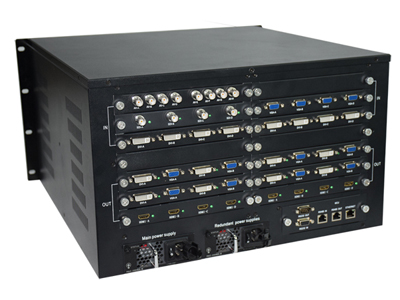

MAX-PR72*72混合矩阵同时兼容模拟信号、数字高清信号输入，并支持多种信号格式，覆盖目前主要的信号的类型，极其适合于模拟、数字信号共存的场合。汇聚了众多独家的技术：可扩展中控功能，具备强大的可编程中控能力；HDMI输入音频环出，输出音频 分离技术；支持ios、android系统的手持终端控制技术；……是多功能会议厅、监控中心、交通监控、教育机构等应用场合的得力助手。
销售热线：400-689-2009 本网站内的产品图片以及型号、功能特征、技术规格参数等仅供参考，具体信息请参照产品实物、产品使用说明书。龙哲科技保留对产品外观、型号、功能和技术规格等进行改进和改变的权利，恕不另行通知。
- 产品详情
- 功能特征
- 规格参数
- 服务支持
|
参数名称 |
MAX系列高清混插矩阵 |
|||
|
输入 |
HDMI信号 |
接口 |
HDMI母接口 |
|
|
信号强度 |
T.M.D.S+/- 0.4Vpp |
|||
|
最小\最大电平 |
T.M.D.S2.9V/3.3V |
|||
|
输入EDID |
使用系统默认EDID功能 |
|||
|
阻抗 |
75Ω |
|||
|
DVI信号 |
接口 |
DVI-D母接口 |
||
|
信号强度 |
T.M.D.S+/- 0.4Vpp |
|||
|
最小\最大电平 |
T.M.D.S.2.9V/3.3V |
|||
|
阻抗 |
50Ω |
|||
|
输入EDID |
使用系统默认EDID功能 |
|||
|
最大直接偏置误差 |
15mV |
|||
|
VGA信号 |
连接类型 |
VGA 15HDF 接口输入 |
||
|
最小输入电平 |
0.5Vp-p |
|||
|
最大输入电平 |
2.0Vp-p |
|||
|
I\O阻抗 |
75Ω |
|||
|
VIDEO信号 |
连接类型 |
RCA接口（莲花） |
||
|
最小输入电平 |
0.5Vp-p |
|||
|
最大输入电平 |
2.0Vp-p |
|||
|
I\O阻抗 |
75Ω |
|||
|
回波损耗 |
-30dB@5MHz |
|||
|
SDI信号 |
最小/最大电平 |
0.5V to 1.0 Vp-p |
||
|
最大传输范围 |
3G:140m.HD:200m.SD:400m |
|||
|
数据频率 |
19Mbps 到2.97 Gbps |
|||
|
冲过 |
<10% |
|||
|
移动 |
<540ps±10% |
|||
|
视频格式 |
270Mbps SDI\1.485 Gbps HD-SDI和2.97Gbps 3G-SDI |
|||
|
色差信号 |
连接类型 |
RCA接口（莲花） |
||
|
视频 |
||||
|
最小输入电平 |
0.5Vp-p |
|||
|
最大输入电平 |
2.0Vp-p |
|||
|
回波损耗 |
-30dB@5MHz |
|||
|
I/O阻抗 |
75Ω |
|||
|
音频 |
||||
|
阻 抗 |
> 50Ω |
|||
|
最大电平 |
＋19.5dBu |
|||
|
网络信号 |
连接类型 |
RJ45接口 |
||
|
接口带宽 |
6.75Gbps |
|||
|
信号类型 |
HDMI 1.3a / T.M.D.S. 全数字信号 |
|||
|
信号强度 |
T.M.D.S. +/- 0.4Vpp |
|||
|
最小/最大电平 |
T.M.D.S. 2.9V/3.3V |
|||
|
阻抗 |
差分100 Ω |
|||
|
光纤信号 |
接口类型 |
LC female |
||
|
数据输入\输出信号 |
TMDS Level (complying with HDMI1.3b) |
|||
|
传输速率 (图相数据) |
Max. 1.65Gbps |
|||
|
接收端输出抖动 |
Max. 309 ps |
|||
|
光功率预算 |
Min 10.5dB |
|||
|
输出 |
HDMI信号 |
接口 |
HDMI母接口 |
|
|
最小\最大电平 |
T.M.D.S.2.9V/3.3V |
|||
|
阻抗 |
50Ω |
|||
|
DVI信号 |
接口 |
DVI-I母接口 |
||
|
最小\最大电平 |
T.M.D.S.2.9V/3.3V |
|||
|
阻抗 |
50Ω |
|||
|
VGA信号 |
连接类型 |
VGA 15HDF 接口输出，立体声Ф3.5mm接口输出 |
||
|
最小输入电平 |
0.7Vp-p |
|||
|
最大输入电平 |
2.0Vp-p |
|||
|
I/O阻抗 |
75Ω |
|||
|
回波损耗 |
－30dB@5MHz |
|||
|
色差信号 |
连接类型 |
RCA接口（莲花） |
||
|
视频 |
||||
|
最小输入电平 |
0.5Vp-p |
|||
|
最大输入电平 |
2.0Vp-p |
|||
|
回波损耗 |
-30dB@5MHz |
|||
|
I/O阻抗 |
75Ω |
|||
|
音频 |
||||
|
阻 抗 |
> 50Ω |
|||
|
最大电平 |
＋19.5dBu |
|||
|
SDI信号 |
数据频率 |
19Mbps 到2.97 Gbps |
||
|
幅度 |
0.8Vp-p±10% |
|||
|
上升/下降时间 |
400-700ps |
|||
|
冲过 |
<10% |
|||
|
最小/最大电平 |
0.5V to 1.0 Vp-p |
|||
|
最大传输范围 |
3G:140m.HD:200m.SD:400m |
|||
|
网络信号 |
信号强度 |
T.M.D.S. +/- 0.4Vpp |
||
|
最小/最大电平 |
T.M.D.S. 2.9V/3.3V |
|||
|
阻抗 |
差分100 Ω |
|||
|
光纤信号 |
接口类型 |
LC female |
||
|
数据输入\输出信号 |
TMDS Level (complying with HDMI1.3b) |
|||
|
传输速率 (图相数据) |
Max. 1.65Gbps |
|||
|
接收端输出抖动 |
Max. 309 ps |
|||
|
光功率预算 |
Min 10.5dB |
|||
