DVI矩阵
DVI矩阵

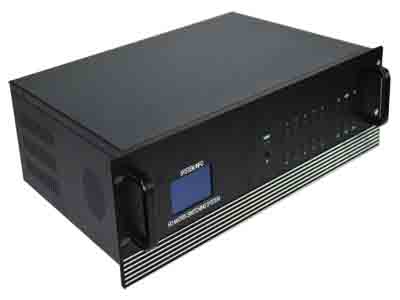

MAX-DV144*144系列HDMI矩阵是一款高性能,纯硬件,多重放大的音视频切换器,分别将输入144DVI视频信号输入,144HDMI音视频信号输出的切换器。可将输入的144DVI视频信号同步快速快速切换到任一路或多路通道输出。采用4.5 Gbps的高带宽切换芯片,可兼容支持480p720p1080i1080p分辨率,可在此信号模式下使信号传输衰减降至最低,提供良好的高清晰表现表现,保证了图像信号能高保真地输出。具有RS-232通讯接口和网络接口,方便与电脑、遥控系统或各种远端控制设备连接应用.

 销售热线:400-689-2009

 本网站内的产品图片以及型号、功能特征、技术规格参数等仅供参考,具体信息请参照产品实物、产品使用说明书。龙哲科技保留对产品外观、型号、功能和技术规格等进行改进和改变的权利,恕不另行通知。

  • 产品详情
  • 功能特征
  • 规格参数
  • 服务支持
  • 采用三星S3C2440处理器,运行速度更快,系统更稳定
  • 采用FPGA可编程逻辑阵列电路XC3S200A,性能更稳定;
  • 采用高速数字交换技术,完美解决串扰、重影与拖尾现象。100%真实重现输入信号的视频效果;
  • 采用美国4.5GHz高带宽芯片,图像特别清晰;
  • 兼容 HDMI 1.4版本,符合 HDCP 标准;
  • 支持信号时序重整, CEC, 36位真彩技术
  • 采用数字同步识别处理(DSIP)技术
  • 支持无缝集成CMMAW技术和CCSEB电源管理技术;
  • 采用3D全新蓝色矩阵式显示屏,全中文显示工作状态
  • 内置轮循切换功能,能任意设定间隔时间和通道
  • 内置32组场景存储功能,能直接在面板操作
  • 插卡式构架,真正做到多种信号混插功能;
  • 8HDMI/DVI/VGA/VIDEO信号输入;8HDMI/DVI/VGA/VIDEO信号输出;
  • 支持蓝光DVD24/50/60fs/HD-DVD/xvYCC
  • 支持音频格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD
  • 使用高品质HDMI 1.3版本的线缆,输入传输距离可达20米,输出传输距离可达30
  • HDMI/DVI-I输入和输出端采用进口HDMI/DVI-I接口;
  • 专用端口,能直接和宏控无线触摸屏连接,即插即用;
  • 全贴片SMD工艺,特有ESD静电保护功能;
  • 宏控系列HDMI矩阵切换器是专门为HDMI视频信号的显示切换而设计的高清智能矩阵开关设备,用于将各路HDMI视频输出通道中的任一通道上,该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合;
  • 本产品是具有高可靠性的智能设备,设计中采用容错技术,并采用了高抗干扰能力的通信接口电路,保证了通信的可靠性,具有红外遥控功能和RS232通信功能,用户可以方便的完成演示过程中的信号切换;
  • 本产品带有断电现现场切换记忆保护、视频同步或分离切换等功能,具备RS232通讯通讯接口,可以方便与电脑、遥控系统或各种远端控制设备(如宏控和其他控制系统)配合使用;
  • 全球通用宽电压设计,可适应交流100240V50/60Hz
  • 高品质、大批量生产,有较高的兼容性和稳定性,有较高的性价比;
◆支持多路DVI视频输入,多路DVI输出与及嵌入式多通道数字音频信号的交叉切换;
◆与包括1080p/60的所有HDTV分辨率和高达1920*1200的PC的分辨率兼容;
◆长线输入自动均衡——确保能对每个输入进行独立的自动的补偿由于长距离传输或者使用低质量线村造成的信号损耗;
◆支持HDMI 1.3a、HDCP 1.3、与及DVI 1.0协议。支持高色深,以及高达2.25Gbps速率;
◆HDCP兼容——确保有内容保护的媒体能正常显示与其它HDCP兼容设备的协同使用;
◆支持按键、红外控制、232控制,LCD显示屏显示操作信息;
◆强大的存储功能,可存储和调用多个预存的切换模式;
◆具有掉电记忆功能,带有断电现场保护功能;
◆内置国际通用电源;

型号

MAX-DVI144*144

视频参数

协议

支持HDCP1.3协议,支持HDMI1.3协议,兼容DVI1.0协议

增益

0 dB

带宽

350MHz (-3dB),满载

接口带宽

4.5Gbps,全数字

串扰

-60dB @10 MHz
-39dB @100 MHz

切换速度

200 ns(最长时间)

信号类型

HDMI 1.3规范中的 DVI-I全数字 T.M.D.S.信号

视频输入

接口

DVI-I,25针,母头

信号强度

T.M.D.S +/- 0.4Vpp

最小/最大电平

T.M.D.S 2.9V/3.3V

输入EDID

EDID现场可擦写

阻抗

75Ω

最大直流偏置误差

15mV

建议最大输入距离

接口

DVI-I,25针,母头

最小/最大电平

T.M.D.S. 2.9V/3.3V

阻抗

75Ω

建议最大输出距离

小于10米,在1920x1200@60时(推荐使用认证过的HDMI专用线材,如Molex TM 的线材)

接口

DVI-I型,19针,母头

信号强度

最小/最大电平

T.M.D.S 2.9V/3.3V

输入EDID

EDID现场可擦写

阻抗

75Ω

最大直流偏置误差

15mV

建议最大输入距离

小于20米,在1920x1200@60时(推荐使用认证过的HDMI专用线材,如Molex TM 的线材)

接口

DVI-I,25针,母头

最小/最大电平

T.M.D.S. 2.9V/3.3V

阻抗

75Ω

建议最大输出距离

小于10米,在1920x1200@60时(推荐使用认证过的HDMI专用线材,如Molex TM 的线材)

接口

信号强度

T.M.D.S +/- 0.4Vpp

最小/最大电平

T.M.D.S 2.9V/3.3V

输入EDID

EDID现场可擦写

阻抗

75Ω

最大直流偏置误差

15mV

建议最大输入距离

小于20米,在1920x1200@60时(推荐使用认证过的HDMI专用线材,如Molex TM 的线材)

接口

DVI-I接口,25针,母头

最小/最大电平

T.M.D.S. 2.9V/3.3V

阻抗

75Ω

建议最大输出距离

小于10米,在1920x1200@60时(推荐使用认证过的HDMI专用线材,如Molex TM 的线材)

接口

HDMIA型,19针,母头

信号强度

T.M.D.S +/- 0.4Vpp

RS-232控制接口

串行控制接口

RS-232, 9-针母D型接口

波特率与协议

波特率:9600, 数据位:8, 停止位:1, 无奇偶校验位

串行控制口结构

2 = TX, 3 = RX, 5 = GND

规格

电源

100VAC 240VAC, 50/60 Hz, 国际自适应电源

温度

储存、使用温度: -20℃~ +70°C

湿度

储存、使用湿度:10% 90%

平均故障间隔时间

30,000 小时
