大型矩阵切换系统
-
大型矩阵切换系统
型号：AD2020
销售热线：400-689-2009 本网站内的产品图片以及型号、功能特征、技术规格参数等仅供参考，具体信息请参照产品实物、产品使用说明书。龙哲科技保留对产品外观、型号、功能和技术规格等进行改进和改变的权利，恕不另行通知。
- 产品详情
- 功能特征
- 规格参数
- 服务支持
AD2020采用先进的微处理器技术，可实现安防自动化，单机箱可支持最多240路视频输入和16路视频输出(或采用密集型机箱最多达到112路视频输入和32路视频输出)。
AD2020产品功能强大，适用于所有安防系统。其预配置功能，可确保最高的可靠性，模块化结构易于安装、操作和扩展。AD2020代表了视频矩阵切换/控制系统的顶尖技术，具有很高的性价比。用户可预定义系统巡视，成组切换，事件定时器，报警显示/清除模式。这些预定义功能可以分别在单个监视器上执行。具有视频环接功能，可向DVR或其他存储设备输出并记录。
基于Windows的系统设置软件大大简化了初始安装过程和方便了后续系统参数维护。矩阵切换/控制系统通过RS-232数据与控制器或PC机进行通信。
配套的GUI软件提供的虚拟屏幕操作键盘，具有AD2079X系统键盘所有功能，更简化了系统操作。系统可以给用户分配不同的管理权限，更进一步确保系统安全。
设备特性:
产品参数：
|
视频输入 |
0.5～2.0Vp-p，复合信号，75Ω，BNC |
|
最大视频输入数 |
240 |
|
视频输出 |
1.0Vp-p复合信号，75Ω，BNC |
|
最大视频输出数 |
32 |
|
频率响应 |
±0.5dB 5Hz～10MHz |
|
增益 |
±1dB (额定值) |
|
微分增益 |
<1.0% |
|
微分相位 |
<1.5° |
|
微分延迟 |
±1.0° |
|
倾斜 |
≤0.5% |
|
信噪比 |
≥55dB |
|
相邻通道 |
55dB (3.58MHz) |
|
输入到输入 |
70dB (3.58MHz) |
|
回程损耗（输入/输出）： |
>40dB |
|
DC电平 |
0V |
|
带宽 |
17MHz |
|
切换速度 |
20ms (典型值) |
|
非易失存储体 |
可存储5年 |
|
屏幕显示项 |
视频输入数，日期/时间 |
|
视频输入状态标 |
最多16个字符 |
|
菜单语言 |
中文/英文 |
|
控制时间 |
60ms (典型值) |
|
通信协议 |
232/485/422 |
|
数据接口 |
RJ-45 |
|
数据速率 |
10/100 Mbps |
|
高速数据线 |
2个BNC连接器 |
|
外同步输入输出 |
BNC连接器 |
|
编程监视器 |
BNC连接器） |
|
输入电压 |
120VAC/60Hz；230VAC/50Hz |
|
功率 |
60W |
|
机箱尺寸 |
高266mm × 宽483mm × 深457mm |
|
重量 |
装满板卡大概23KG |
|
温度 |
0℃～60℃ |
|
湿度 |
0～90%RH (无冷凝) |

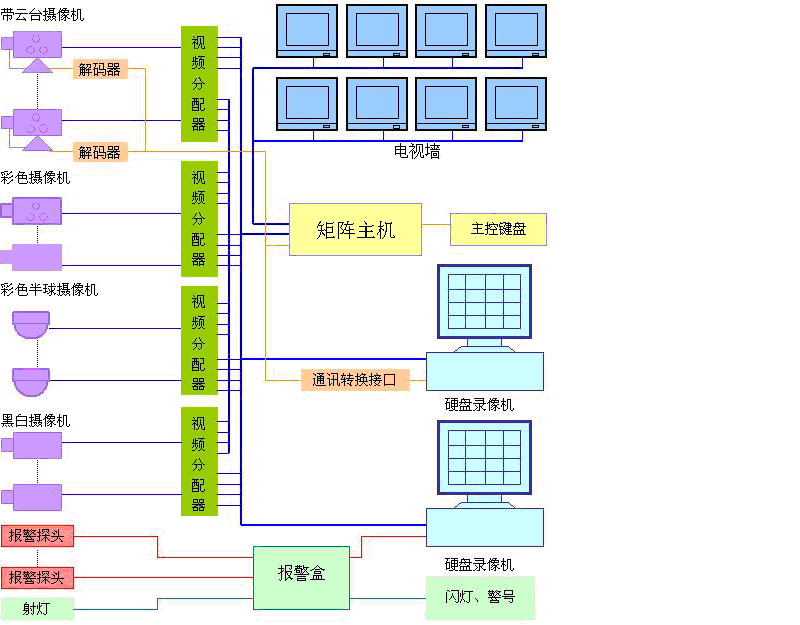

设备连接图：
